水凝膠材料拉伸疲勞性能測試系統與研究進展

一、什么是水凝膠拉伸疲勞試驗機？

它本質上是一種動態力學疲勞試驗機，但其設計、精度和控制方式專門針對水凝膠這類軟、濕、易變性材料的特點進行了優化。

其核心功能是：夾持一個水凝膠樣品，以設定的頻率和幅度對其進行成千上萬次，甚至數百萬次的反復拉伸，同時實時監測其力值和形變，從而研究其疲勞壽命和性能變化。

二、為什么需要這種專門的測試？

水凝膠（如用于軟骨修復、藥物載體、軟體機器人、電子皮膚的水凝膠）在實際應用中常常處于動態的機械環境中：

*人工軟骨：需要承受關節的反復運動。

*心臟貼片：需要跟隨心跳不斷收縮和舒張。

*可拉伸電子：會在穿戴和使用中經歷反復形變。

如果只做一次性的拉伸測試（直到拉斷），無法評估材料在長期循環使用下的可靠性。**疲勞失效通常發生在遠低于材料一次性拉伸強度的應力水平下。因此，疲勞測試對于水凝膠的實際應用至關重要。

三、設備的主要組成部分

一臺典型的水凝膠拉伸疲勞試驗機通常包括：

1. 主機框架：提供剛性的支撐結構。

2.作動器：核心驅動部件，通常采用伺服電機或線性電機，能提供高精度、高頻率的往復運動。

3.力傳感器：非常精密的傳感器，量程通常較小（幾牛到幾十牛），用于實時測量樣品在循環過程中承受的微小力值變化。

4.位移傳感器/編碼器：精確測量作動器的實際位移，從而得到樣品的應變。

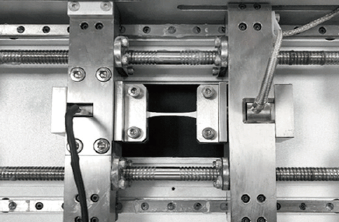

5.專用夾具：這是關鍵中的關鍵。必須能牢固夾持濕滑的水凝膠樣品，同時避免在夾持處產生應力集中而導致提前破壞。常見類型包括：

*摩擦夾具：如砂紙夾面、橡膠墊夾面，增加摩擦力。

*機械互鎖夾具：如帶凹槽的壓板，咬入樣品。

*冷凍夾具：將夾持部分短暫冷凍變硬后再夾緊（適用于非常軟的水凝膠）。

6.環境箱（可選但重要）：水凝膠在空氣中會失水干燥，力學性能會發生巨大變化。因此，測試通常在生理鹽水或PBS緩沖液中進行。環境箱就是一個透明槽，用于盛放液體，將樣品浸沒，模擬體內環境。

7.控制系統與軟件：用于設置測試參數（如頻率、振幅、最大/最小力、循環次數），并實時采集、顯示、存儲和分析數據（力-位移曲線、應力-應變曲線、剛度衰減、耗能等）。

四、核心測試參數與模式

1.控制模式：

*位移/應變控制：設定一個固定的應變幅度（如從0%到50%應變）進行循環。測試中力會隨著材料疲勞而衰減。

*力/負載控制：設定一個固定的力幅度進行循環。測試中位移會隨著材料疲勞而增加。

*應變控制更常用，因?yàn)樗芨玫啬M許多實際應用場景。

2.加載波形：通常使用正弦波或三角波。

3.關鍵參數：

*頻率：通常較低，在0.1-10 Hz之間。頻率過高會產生熱效應，導致樣品自身發熱而影響結果。

*振幅：根據研究需要設定，可以是樣品原始長度的百分比。

*R值：最小載荷與最大載荷的比值（力控）或最小應變與最大應變的比值（位移控）。例如，從0到50%應變，R值 = 0。

*終止條件：通常以樣品斷裂或剛度下降到初始值的某個百分比作為疲勞失效的判斷標準。

五、技術挑戰與選購注意事項

如果您需要選購或使用此類設備，應重點關注以下幾點：

1.力值量程與精度：水凝膠力很小，需要高分辨率的微力傳感器。

2.夾具設計：必須選擇適合您特定水凝膠材質的夾具，夾具是測試成功與否的首要因素。可能需要定制。

3.環境控制：強烈建議配備液體環境箱，以保證測試結果的真實性和可重復性。

4.頻率范圍：確保電機的性能能滿足您所需的測試頻率，且在高頻下運行平穩、噪音小。

5.數據采集速率：疲勞測試循環次數多，軟件需要有足夠高的采樣率來準確捕捉每一個循環的波形，尤其是在高頻測試時。

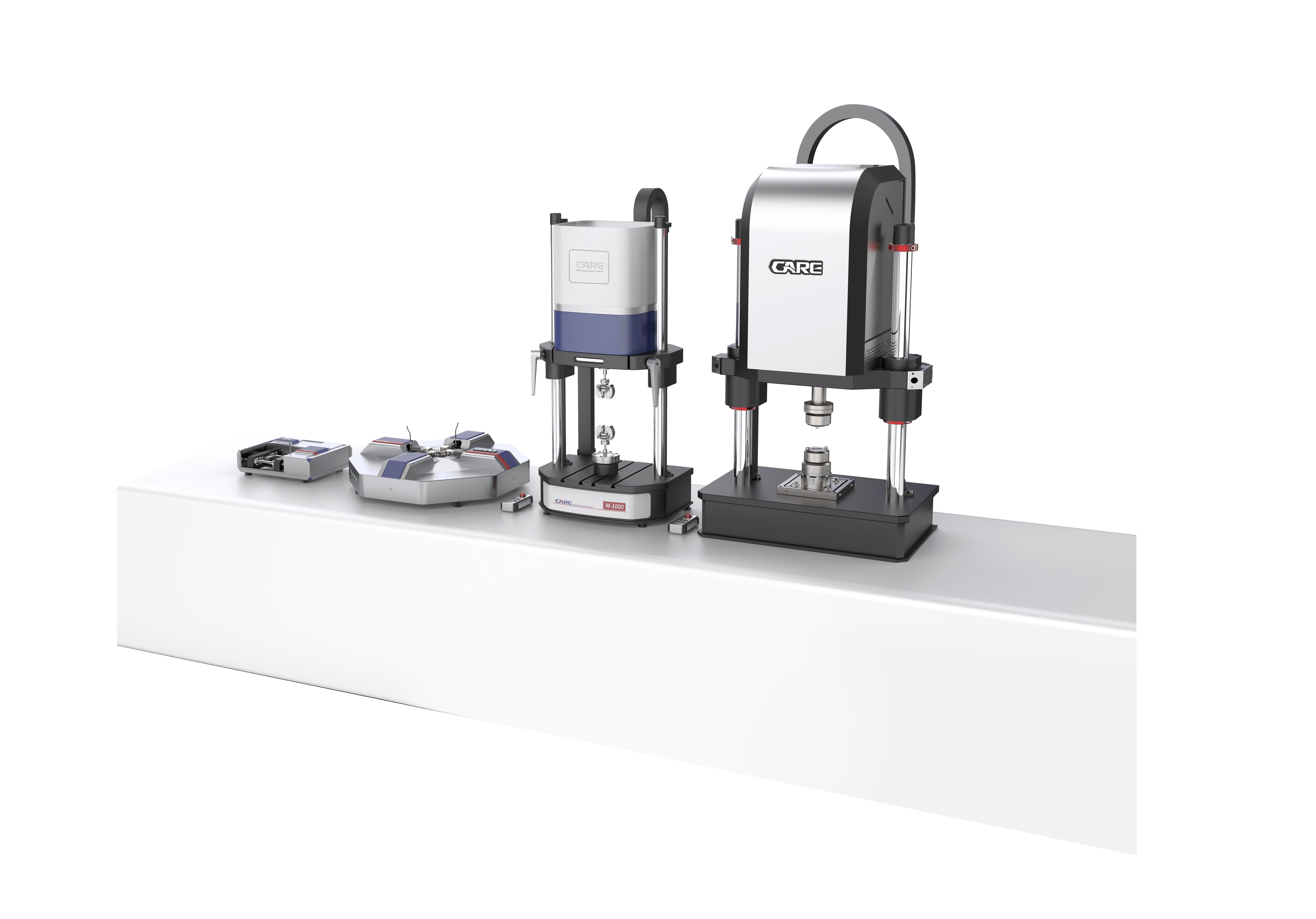

6.品牌與供應商：市場上的材料試驗機生廠商（如凱爾測控、南京尼歐）都提供配置靈活的通用型疲勞試驗機，可以通過選配微力傳感器、液體槽和專用夾具來滿足水凝膠測試需求。也有一些專注于生物材料或特殊應用的廠商。

六、典型測試結果與分析

通過測試，您可以獲得：

*S-N曲線：應力水平與疲勞壽命（循環次數）的關系曲線。是評估材料疲勞性能的最重要曲線。

*剛度退化曲線：材料的有效剛度如何隨著循環次數的增加而逐漸下降。

*滯后環與能量耗散：每個加載-卸載循環形成的力-位移曲線環的面積，代表材料消耗的能量（內摩擦）。分析滯后環的變化可以揭示材料的微觀損傷機制。

*疲勞斷裂面形貌：通過電子顯微鏡觀察斷口，分析疲勞裂紋的起源和擴展方式。

總結：水凝膠拉伸疲勞試驗機是連接水凝膠材料研發與實際應用的關鍵橋梁。它通過模擬真實世界的動態條件，為研究人員提供預測材料長期耐用性的關鍵數據，從而指導開發出更堅韌、更可靠的水凝膠產品。
