本研究針對(duì)商用3003鋁合金力學(xué)性能偏低的難題，系統(tǒng)深入地探討了不同均質(zhì)化溫度對(duì)其凝固行為、微觀組織演變及最終力學(xué)性能的影響機(jī)制。通過綜合運(yùn)用熱力學(xué)模擬（Scheil模型）、掃描電鏡（SEM）、電子背散射衍射（EBSD）、透射電鏡（TEM）等多種分析手段，并結(jié)合詳細(xì)的力學(xué)性能測(cè)試，揭示了微觀組織與性能之間的內(nèi)在聯(lián)系。

核心研究發(fā)現(xiàn)：

凝固行為與Mn元素的主導(dǎo)作用：

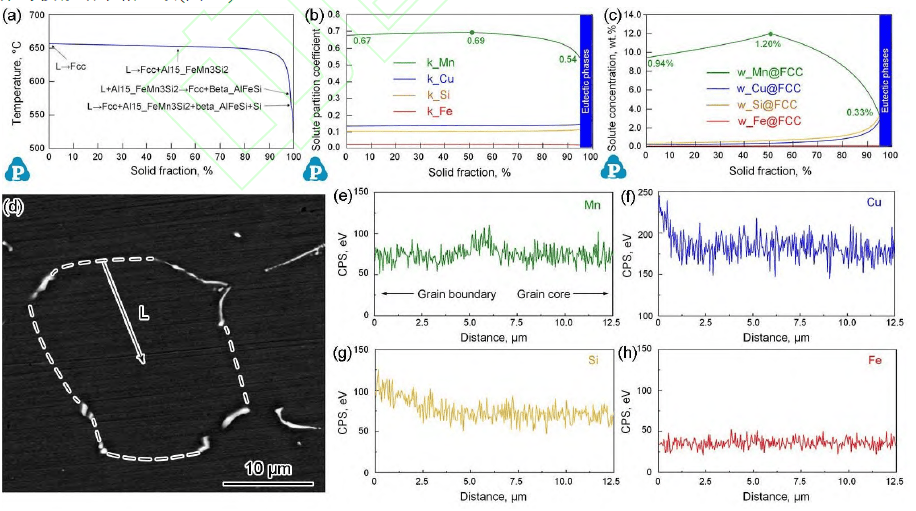

3003鋁合金的非平衡凝固過程由Mn元素嚴(yán)格控制。凝固初期，固相中Mn質(zhì)量分?jǐn)?shù)約為0.94%；當(dāng)固相分?jǐn)?shù)達(dá)到約50%時(shí)，Mn含量達(dá)到峰值（約1.20%），此時(shí)熔體中開始析出粗大的漢字狀或塊狀共晶α-AlMnFeSi相；至凝固末期，由于Mn元素持續(xù)向液相中排出并被α-AlMnFeSi相消耗，固相中Mn含量急劇下降至約0.33%。

這導(dǎo)致鑄態(tài)組織中形成的Mn元素分布：從晶粒芯部到晶界，Mn含量呈現(xiàn)“先升高后降低"的趨勢(shì)，在枝晶間粗大第二相周圍形成平均寬度約2.5 μm的溶質(zhì)貧化區(qū)。而Cu、Si、Fe元素則隨凝固進(jìn)行在固相中持續(xù)富集。

均質(zhì)化溫度對(duì)微觀組織的顯著影響：

析出相特征：均質(zhì)化處理能促使納米級(jí)α-AlMnFeSi彌散相從Al基體中析出。在較低溫度（555 ± 5°C, LT） 下處理時(shí)，析出相尺寸更細(xì)?。ㄆ骄刃е睆郊s150 nm）、體積分?jǐn)?shù)更高（約9.2%）、分布更密集。而在較高溫度（600 ± 5°C, HT） 下處理時(shí)，析出相發(fā)生明顯粗化（平均等效直徑約310 nm）和溶解，體積分?jǐn)?shù)大幅降低（約1.2%）。

無析出帶（PFZ）：均質(zhì)化后在晶界附近會(huì)形成無析出帶。LT試樣的PFZ寬度較窄（2.5–2.8 μm），與鑄態(tài)溶質(zhì)貧化區(qū)寬度接近；而HT試樣的PFZ顯著增寬至6.6–7.2 μm。這源于高溫下Mn原子擴(kuò)散速率加快，導(dǎo)致晶界附近析出相溶解和溶質(zhì)原子向晶界遷移。

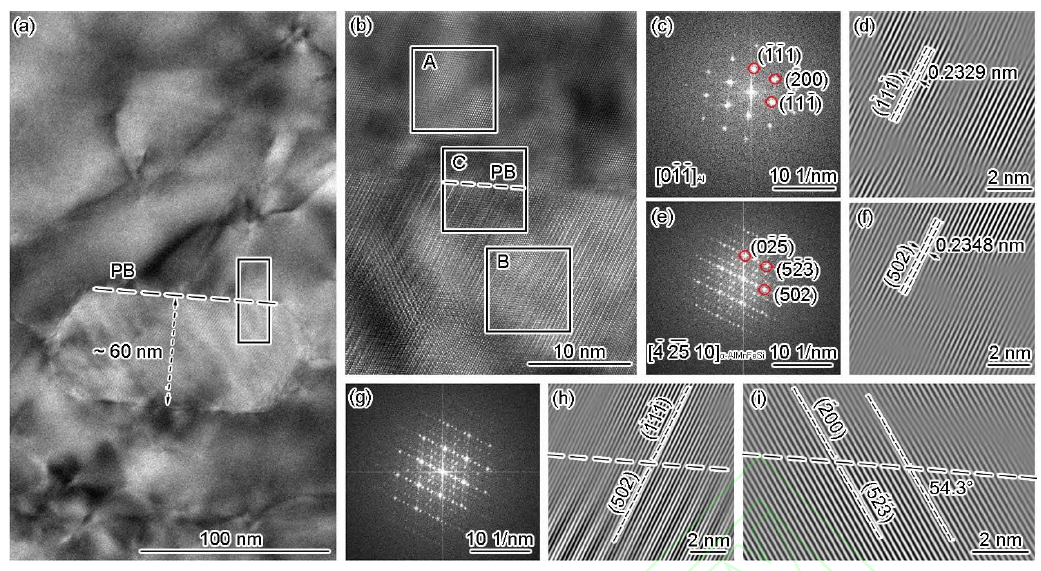

晶體學(xué)關(guān)系：HRTEM分析表明，納米級(jí)α-AlMnFeSi析出相與Al基體呈共格關(guān)系，并滿足特定的晶體學(xué)取向關(guān)系：Al // α, Al // α, Al // α。其生長(zhǎng)慣習(xí)面為Al。

組織差異對(duì)再結(jié)晶行為的影響：

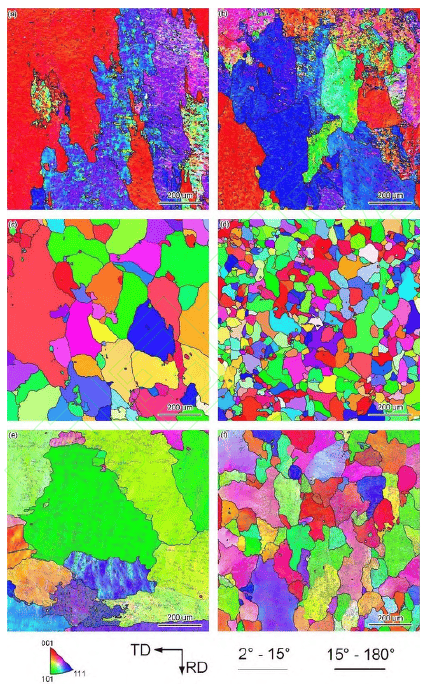

由于LT試樣中高體積分?jǐn)?shù)的細(xì)小析出相對(duì)晶界遷移產(chǎn)生強(qiáng)烈的Zener釘扎效應(yīng)，其在后續(xù)450°C退火過程中的再結(jié)晶阻力更大，最終晶粒粗大（平均約130 μm）且呈拉長(zhǎng)狀。

HT試樣中析出相釘扎作用弱，再結(jié)晶充分進(jìn)行，退火后獲得更細(xì)小（平均約43 μm）、更等軸化的再結(jié)晶晶粒。

力學(xué)性能的全面提升：

在所有狀態(tài)（熱軋態(tài)、退火態(tài)、不同變形量的加工硬化態(tài)）下，LT試樣的屈服強(qiáng)度和抗拉強(qiáng)度均顯著高于HT試樣。

特別是在退火態(tài)，LT試樣的屈服強(qiáng)度（89 ± 3 MPa）比HT試樣（68 ± 2 MPa）高出約21 MPa；經(jīng)13%室溫拉伸變形后，LT試樣的屈服強(qiáng)度（161 ± 2 MPa）仍比HT試樣（143 ± 1 MPa）高出18 MPa。

通過強(qiáng)化機(jī)制定量計(jì)算表明，性能差異的主要來源是析出強(qiáng)化。LT試樣中高密度、細(xì)小的析出相提供了約29 MPa的強(qiáng)度增量，遠(yuǎn)高于HT試樣的約6 MPa，貢獻(xiàn)了約23 MPa的強(qiáng)度差。位錯(cuò)強(qiáng)化和晶界強(qiáng)化的貢獻(xiàn)差異相對(duì)較小。

結(jié)論與意義：

本研究明確表明，采用（555 ± 5）°C的較低溫度進(jìn)行均質(zhì)化處理，是優(yōu)化3003鋁合金綜合性能的更優(yōu)工藝。該工藝能有效抑制析出相在高溫下的粗化和溶解，獲得高體積分?jǐn)?shù)的納米級(jí)強(qiáng)化相，從而顯著提升合金在各種狀態(tài)下的強(qiáng)度。這一發(fā)現(xiàn)為通過調(diào)控?zé)崽幚砉に嚩歉淖兒辖鸪煞郑ū苊鈸p害焊接性和塑性）來開發(fā)高性能非熱處理強(qiáng)化鋁合金提供了重要的理論依據(jù)和切實(shí)可行的技術(shù)途徑。
